單端面機(jī)械密封的沖洗方案

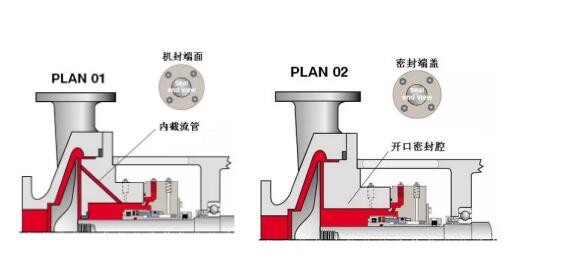

| PLAN 01（单端面自冲洗）
方案描述：从泵的出口引出至密封的内部循环，操作类似PLAN11。 采用原因：密封腔冷却；密封腔的排气。 应用场合：清洁常温流体，且被输送流体非常粘稠或容易固化的情况下；多用于单端面密封。 维护：冲洗不能直接冲洗密封面；必须保证充足的循环量；机封冷却不能过度。 PLAN 02（夹套冷却伴热） 方案描述：无冲洗液循环的封闭密封腔。 应用场合：常温运转下的大孔、开口密封腔；高温运转下的冷却套密封腔； 清洁流体：干式密封的直立、顶入式混和器、搅拌器。

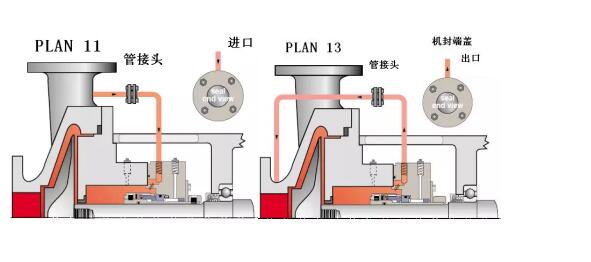

PLAN 11（自冲洗） 方案描述：从泵出口处经过限流孔板进行机械密封冲洗。 采用原因：密封腔的冷却，卧式密封腔的排气，增加密封腔的压力和流体汽化临界空间。 应用场合：通常用于清洁非聚合流体；一般工况设备的最常用冲洗方案。 PLAN 13（反向冲洗） 方案描述：从密封腔，通过限流孔板到泵的进口的二次循环，立式泵的标准冲洗方案。 采用原因：立式泵密封腔的不间断排气，密封腔除热。 应用场合：立式泵，密封腔压力大于进口压力，混有中等大小的固体的常温流体，非聚合流体。

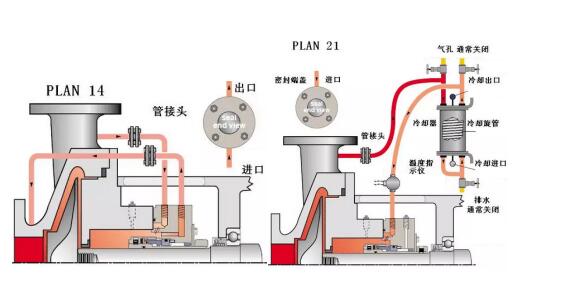

PLAN 14（正+反向冲洗） 方案描述：从泵的出口冲洗机封，再循环到带限流孔板的泵进口，方案11和13的结合。 采用原因：立式泵机封腔的连续排气，密封腔除热，增加密封腔的压力和流体汽化的临界空间。 应用场合：立式泵，常温、清洁非聚合流体。 PLAN 21（带冷却的自冲洗） 方案描述：从泵出口经限流孔板和冷却器冲洗机封，方案11加冷却器，增加了除热能力。 采用原因：机封冷却，降低流体温度，减少焦化。 应用场合：高温，低于350°F（177°C）高于180°F（80°C）热水清洁、非聚合物。
